熱源設備系列

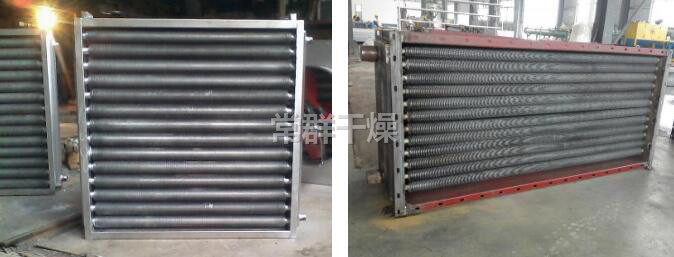

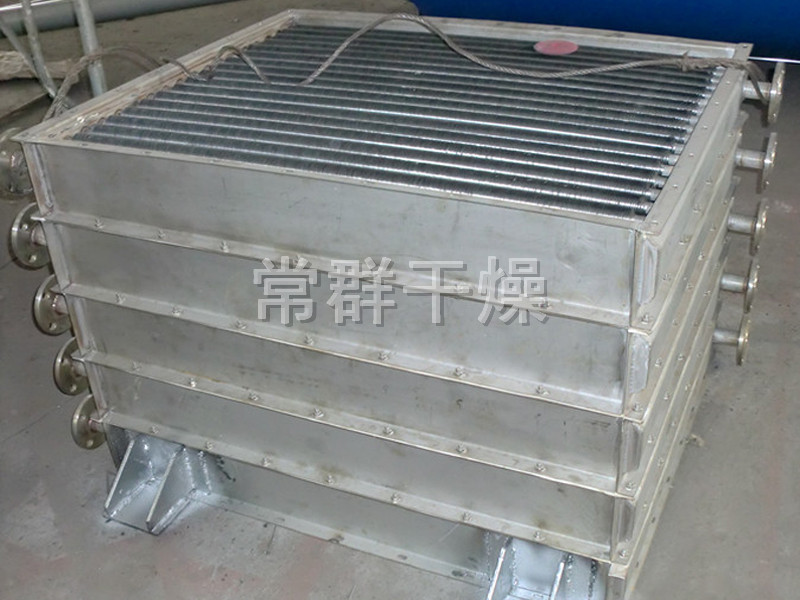

空氣熱交換器

我公司生產的螺旋翅片式空氣熱交換器，又名散熱器、散熱排管，是以冷熱媒質進行冷卻或加熱空氣的換熱裝置中的主要設備。

24小時服務熱線

13921018017

產品詳情

規格參數

圖片集錦

相關工程

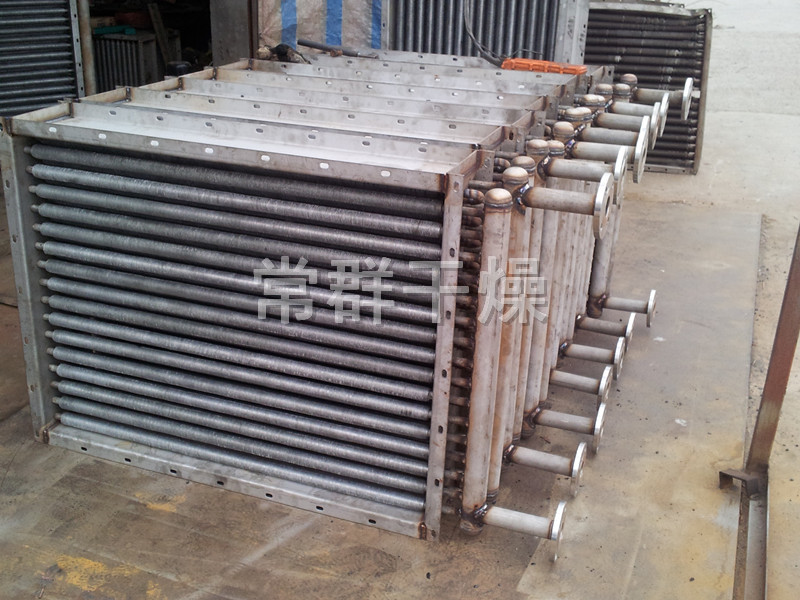

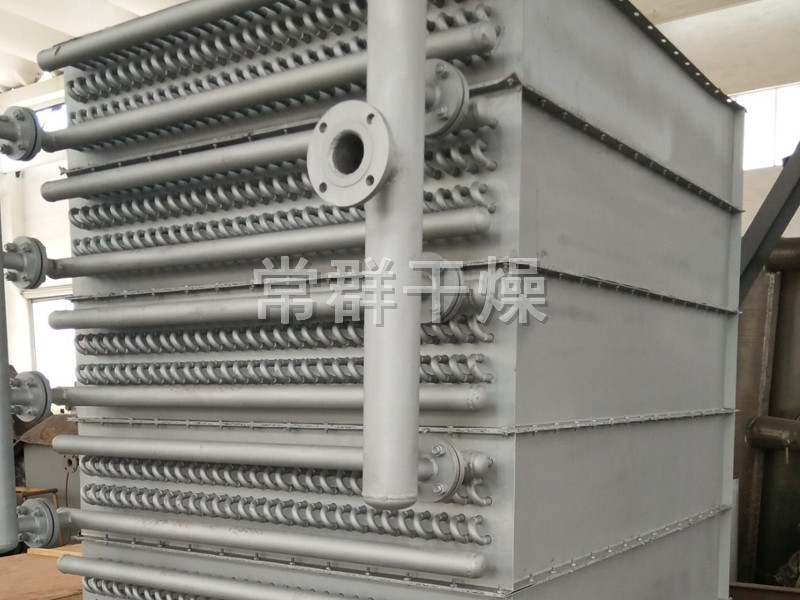

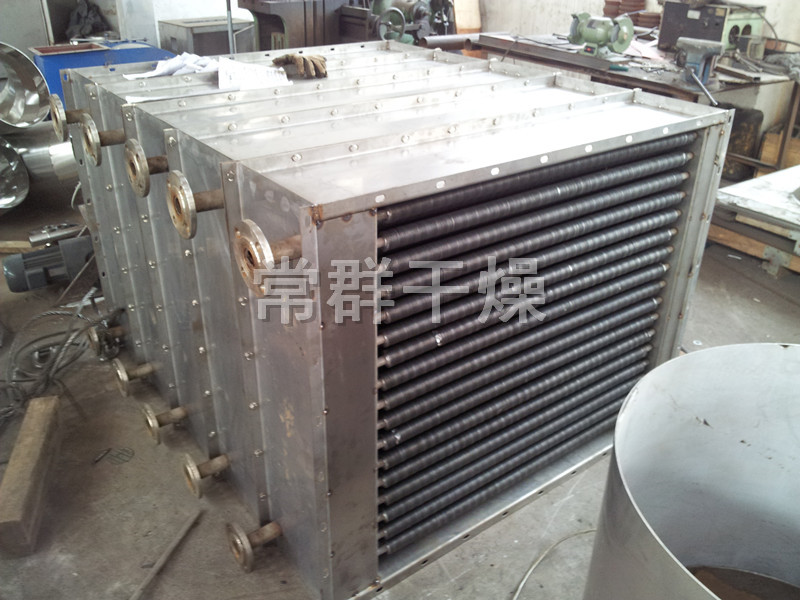

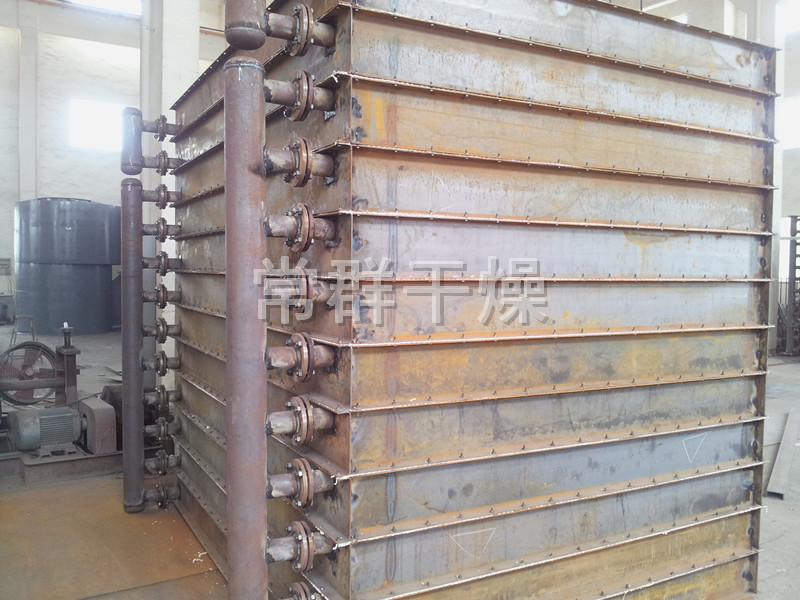

空氣熱交換器概述：

　　SRZ和SRL型螺旋翅片式散熱器，主要用于干燥系統中空氣加熱，是熱風裝置中的主要設備，散熱器采用的熱介質可以是蒸汽或熱水，也可用導熱油，蒸汽的工作壓力一般不超過0.8MPa，熱空氣的溫度在150℃以下。

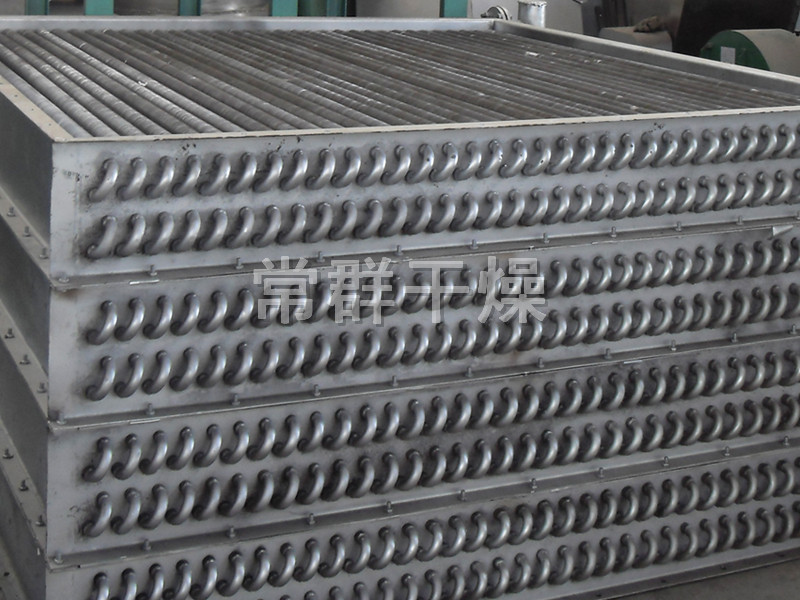

　　翅片式散熱器主要由空氣流向間的三排并列螺旋翅片管整組成，SRZ型散熱翅片管束的加工工藝是把0.5*10毫米無縫鋼管上，然后進行熱鍍鋅，也可用不銹鋼管及不銹鋼制成全不銹鋼散熱器，SRL型散熱器則是用鋼管和鋁帶軋制的翅片散熱器，其單位長度的散熱面積比SRZ型的更大。

　　因采用機械張片，散熱翅片與散熱管接觸面大而緊，傳熱性能良好、穩定，空氣通過阻力較小，蒸氣或熱水流經鋼管管內，熱量通過緊繞在鋼管上翅片傳給經過翅片的空氣，達到加熱和冷卻空氣的作用。

空氣熱交換器技術參數：

表面管數	B	表面管長		24	30	42	54	78
		A		720	870	1170	1470	2070
		基本參數	排數
6	318	散熱面積散熱面積受風表面積通風凈截面積進出管接頭（時）重量	2 4 2/4 2/4 2/4 2/4	4.7 9.4 1.157 0.083 1 19/34	5.84 11.86 0.196 0.108 1 22/40	8.12 16.24 0.273 0.145 1 28/50
10	474	散熱面積散熱面積受風表面積通風凈截面積進出管接頭（時）重量	2 4 2/4 2/4 2/4 2/4	7.82 15.61 0.253 0.131 1 28/50	9.72 19.44 0.315 0.167 1 33/59	13.56 27.12 0.438 0.233 1 41/73	17.42 34.84 0.563 0.298 1 50/90	25.08 50.16 0.812 0.430 1 72/129
15	669	散熱面積散熱面積受風表面積通風凈截面積進出管接頭（時）重量	2 4 2/4 2/4 2/4 2/4	11.72 23.44 0.372 0.197 2 46/83	14.58 29.16 0.463 0.245 2 53/96	20.34 40.68 0.645 0.342 2 68/122	26.12 52.24 0.828 0.438 2 82/148	37.62 75.24 1.192 0.632 2 111/220
24	1020	散熱面積散熱面積受風表面積通風凈截面積進出管接頭（時）重量	2 4 2/4 2/4 2/4 2/4	18.8 37.6 0.586 0.310 2 57/102	23.32 46.64 0.729 0.386 2 79/142	32.54 65.08 1.016 0.538 2 101/182	41.8 83.6 1.307 0.693 2 122/220	60.20 120.40 1.881 0.998 2 164/295

空氣熱交換器結構特性表：

助片特性				管子特性			每米管長散熱面　積（ m2）	結構計算參數			排列方式
型式	片厚 mm	片高 mm	片距 mm	外徑 mm	內徑 mm	內截面 cm2	每米管長散熱面　積（ m2）	肋化系數	肋通系數	凈面比	排列方式
繞片	0.3	10	3.2	18	14	1.54	0.64	14.56	15.8	0.53	錯排

空氣熱交換器技術參數：

表面管數	總管數	換熱面積 (m2)	主要幾何尺寸參數
表面管數	總管數	換熱面積 (m2)	A	B	m×t1	n×t1	換熱管有效長度L(mm)	換熱管總長度L(mm)
8	23	8	407	660	4×94	6×105	600	540
10	29	12.5	493	798	4×116	7×110	729	669
12	35	18	579	930	5×110	9×100	870	810
14	41	26	665	1070	6×106	10×104	1010	980
16	47	33	751	1210	6×120	10×118	1150	1090
18	53	42	837	1350	8×101	11×120	1290	1230
20	59	54	923	1494	8×111	12×122	1434	1374
22	65	64	1009	1640	10×101	14×115	1580	1550
24	71	75	1095	1772	10×107	15×116	1712	1652
26	77	90	1181	1920	10×115	18×105	1860	1830
28	83	104	1267	2053	12×103	17×119	1993	1963
30	89	118	1353	2189	11×120	17×127	2129	2069
